แป๊ปแบน

แป๊ปแบน

rectangular pipe

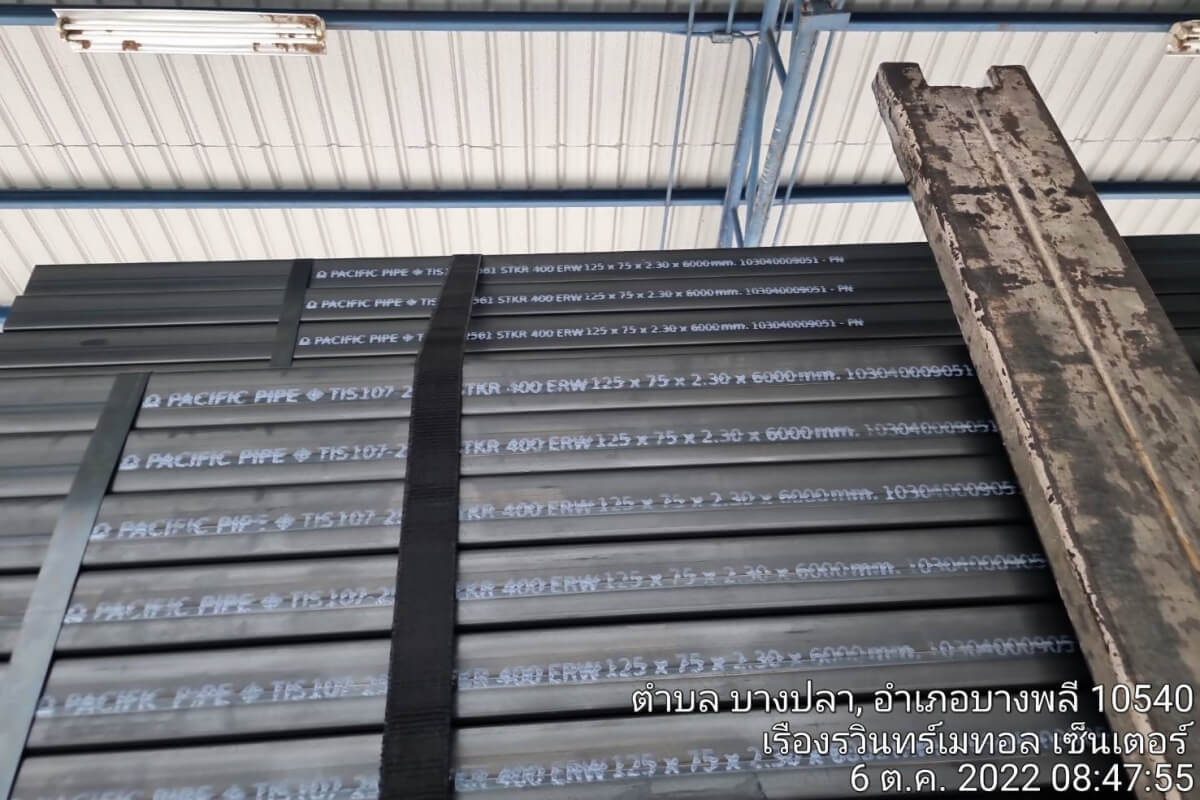

แป๊ปแบน 125 * 75 มม.

เลื่อนสไลด์ซ้าย-ขวา และ กดเพื่อซูมดูรายละเอียด
JIS G3466/มอก.107-2561, เกรด : STKR400
ขนาด หนา พื้นที่ ซม2  นน./ส Ix Iy ix iy Zx Zy
125x75 1.6 6.23 4.89 136.86 62.80 4.69 3.17 21.90 16.75
2.0 7.74 6.07 168.35 77.09 4.66 3.16 26.94 20.56
2.3 8.85 6.95 191.28 87.46 4.65 3.14 30.60 23.32
2.5 9.59 7.53 206.24 94.20 4.64 3.13 33.00 25.12
2.8 10.68 8.39 228.19 104.07 4.62 3.12 36.51 27.75
3.2 12.13 9.52 256.58 116.79 4.60 3.10 41.05 31.14
3.6 13.55 10.64 283.98 129.00 4.58 3.09 45.44 34.40
4.0 14.95 11.73 310.40 140.73 4.56 3.07 49.66 37.53
4.5 16.67 13.08 342.07 154.72 4.53 3.05 54.73 41.26
6.0 21.63 16.98 428.45 192.49 4.45 2.98 68.55 51.33

I x,y :Geometrical Moment of Inertia cm4
i x,y : Radius of Gyration of Area cm.
Z x,y : Modulus of Section cm3
unit weight   kg/m
section area : cm2

สั่งซื้อสินค้า
